一，引言

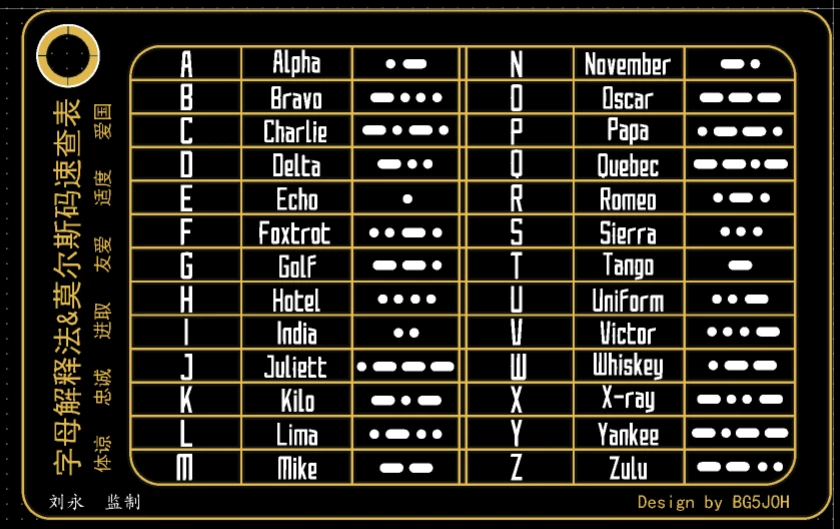

对于业余无线电爱好者而言，拥有一张属于自己的QSL卡片是一件非常有意义的事情，而PCB版的QSL卡片更具有纪念意义。本文将详细介绍如何使用嘉立创EDA设计并制作无线电标准呼号卡片PCB ，要有一定嘉立创EDA基础的爱好者。后续还会推出保姆版教程，零基础小白也能轻松上手。此外，教程结尾处会提供制版文件下载，方便大家直接使用。
二、准备工作
1. 使用在线嘉立创EDA（专业版）/安装嘉立创EDA：如果还未安装，可前往嘉立创官网下载对应版本，支持Windows、Mac、Linux系统，基于浏览器运行，也有客户端版本供离线使用。
2. 了解基本概念：熟悉原理图、PCB设计的基本概念，如元件、封装、布线、层等。
3.沉金工艺准备提前了解嘉立创沉金券考试：进入嘉立创下单平台（客户中心）-左侧栏用户中心-优惠券中心- Pcb免费券-选择“2-4层沉金EDA专用券”如未考试按提示先进行考试。沉金工艺能让卡片表面呈现均匀金色，抗氧化且质感更佳，通过考试可免费领取沉金打印券（每月限领2张），考试内容为PCB工艺基础知识（推荐使用AI工具）。
三、EDA制版下单（需要有基础的！）
1，制版。打开嘉立创EDA-使用嘉立创eda编辑器（专业版）
左上角“文件”→“导入制版文件”（优先选择.epro格式）→按需修改呼号、图案等元素。
2，下单。保存修改后的文件→使用EDA“一键下单”功能：
– 阻焊颜色推荐哑黑色（质感更优）
– 焊盘工艺勾选沉金
– 结算时选择已领取的沉金优惠券提交即可。
四、制版文件获取
本次教程的制版文件已上传至网盘链接，下载后按步骤导入EDA即可快速使用，无需从零设计。
下一期将更新3D打印呼号牌的制作和下单教程。如有问题欢迎留言交流，零基础保姆版教程敬请期待！
